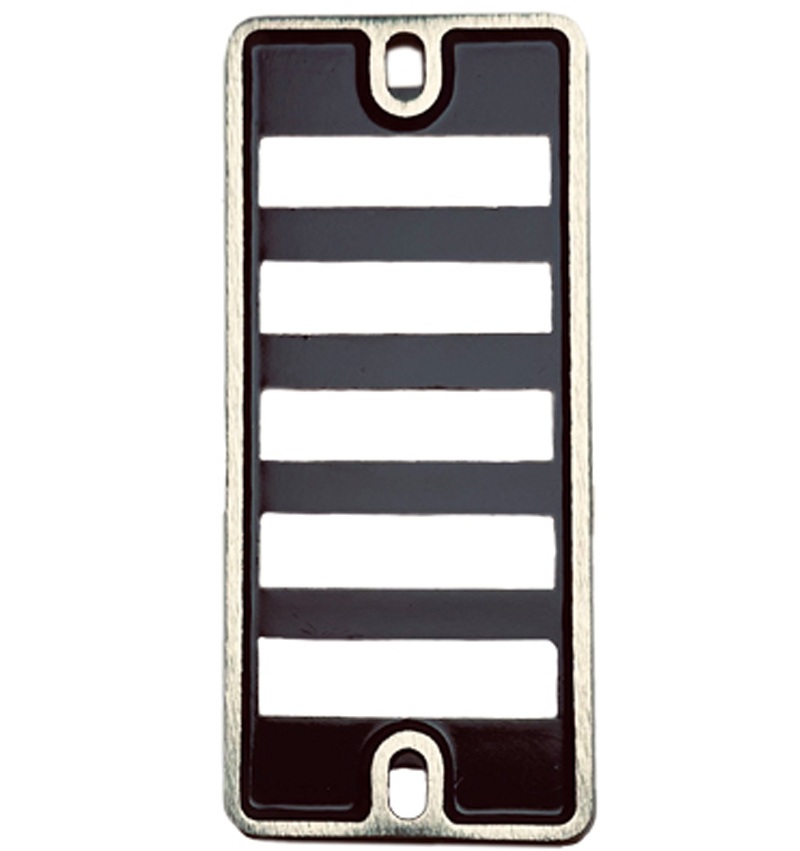

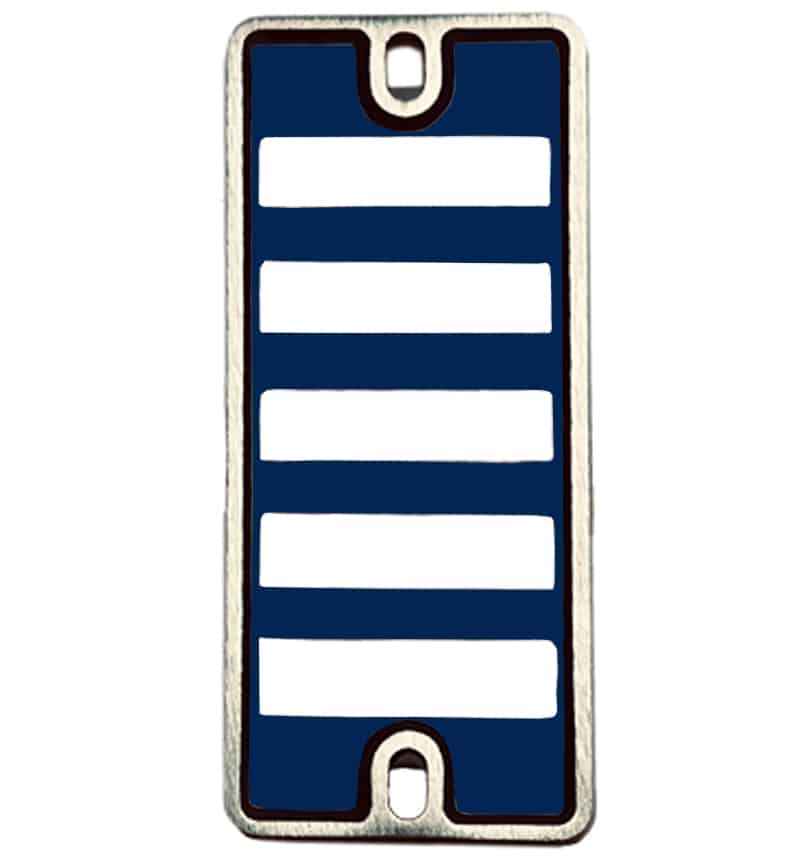

Distansskylt VA 5 rader

Distansskylt VA är en skylt som används för att markera avståndet till olika typer av ledningar, ventiler, brunnar och andra detaljer i marken.
Skylten är gjord av gjuten aluminium. Information om vad det är för typ av detalj och vilket mått som ska stå på skylten sker med gjutna textplattor och siffror.
På varje rad får det plats: ett 40 mm tecken, ett 16 mm tecken och tre 8 mm eller fem 8 mm tecken.
1 rad = totalt 40 mm
Utmärkning sker oftast på alla typer av detaljer på vatten-, spill- och dagvattenledningar. Uppsättning sker med rostfri slangklämma Serratub vid stolpmontage, annars skruvas den direkt på vägg

Artikelnummer 201500 Distansskylt för 5 textrader VA-5
Artikelnummer 202500 Bakplåt VA-5-B
Artikelnummer 207500 Rörfäste VA-5-U

Artikelnummer 203100 Textplattor 40 mm
AVL LEDN         AVST VENT
DAGVATTEN     DAGV BR
DRÄN BR         FETTAVSK
FJÄRRV           GALLER BR
GAS                GASLEDN
HUVUDLEDN    HUVUDVENT
INSP BR          LUFTN VENT
MÄTAR BR       NEDST BR
OLJEAVSK       PROV BR
PUMP BR         RENS BR
RÄNNST BR     SEGJÄRN
SERV VENT      SPILLV
SPILLV BR       SPOLBR
SPOL P            TILLSYNSBR
TÖMN VENT     UTFYLLNAD
VATTENLEDN   VATTENMÄT BR

Artikelnummer 205100 Textplattor 16 mm
ANSL              DIM

Artikelnummer 206100 Textplattor 8 mm
UTFYLLNAD     KOMMA
UTMÅTT          PIL SIDA
PIL UPP/NER   0 – 9
A – Ö
